공조기사 압축기PH선도

1) 응축온도 상승

2) 증발온도 상승



응축온도 감소, 증발온도 상승시 모든 factor > plus

응축온도 상승, 증발온도 감소시 모든 factor> minus

라고 암기하면 편합니다

증기압축사이클 PH선도

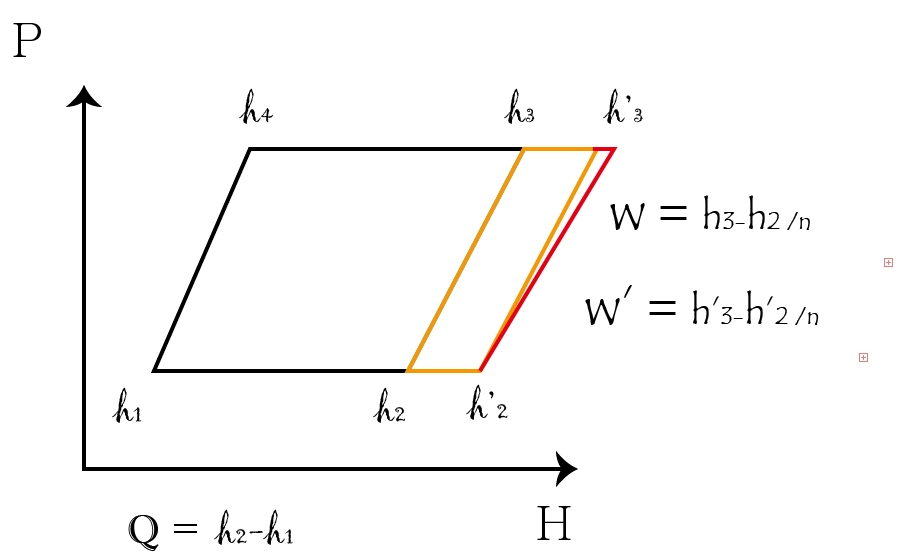

3) 과열도 증가

위와 같이 과열도가 증가하면 다음과 같은 특성을 가짐



ㄱ. 성적계수 감소

COP = Q / W  에서

Q, W 모두 증가하지만

W의 증가량이 Q에 비해 커서 COP는 작아진다



ㄴ. 압축기 토출가스온도 상승

h3' = h3 + [ Δh / N(압축효율)](+) 고로 h3보다 크다



ㄷ. 압축일량 상승

W' > W

∵ (h'3-h'2)/N > (h3-h2)/N



ㄹ. 냉동효과 상승

∵  h'2-h1 > h2-h1

참고 ) 냉동효과 x 냉매순환량 → 냉동능력



ㅁ. 압축기 흡입가스 엔탈피 상승

h'2>h2 (주황색 박스가 압축기 구간)

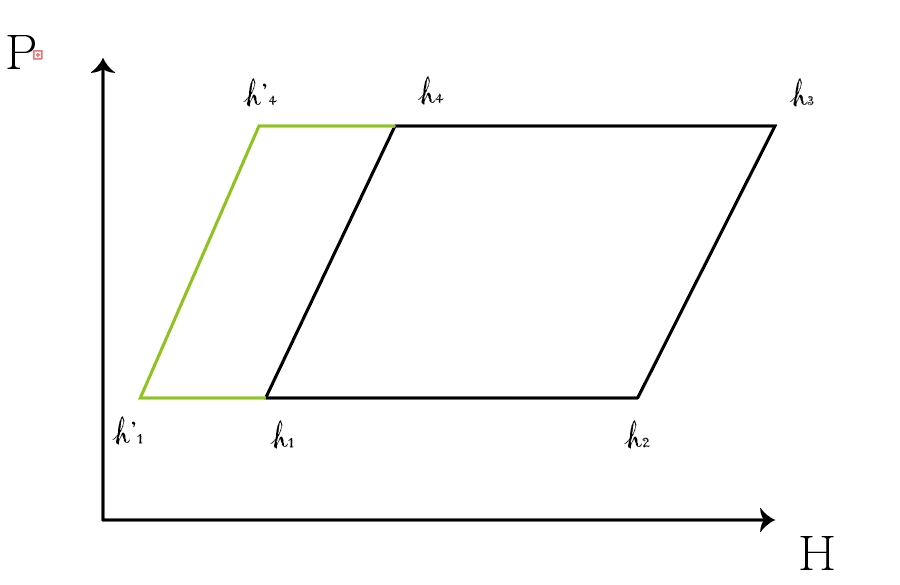

4) 과냉각도 증가

ㄱ. 성적계수 증가

COP = Q/W 에서 Q의 비중이 커졌으므로

COP가 증가한다

ㄴ. 압축기 토출가스온도 변화 X

ㄷ. 압축일량 변화 X

ㄹ. 냉동효과 상승

h2-h1 < h2-h'1

ㅁ. 압축기 흡입가스 엔탈피 변화 X
