공조기사 공기조화기

공기조화기는 공기조화 ( 냉방·난방·제습·가습·공기의 정화 등)의 목적을 달성하기 위해 필요한 기계 기구를 1~2개의 케이싱에 조합시킨 유닛으로, 용도에 따라 형태나 기능 및 용량이 다양하다. 에어컨디셔너라고도 한다.





현열부하(냉방 + 난방)

물질의 상태를 바꾸지 않고 온도를 내리거나 올리는데 필요한 열에 대한 부하

Qs = CpQT (C : 물체의 비열, p : 밀도, Q : 송풍량, T : 실내온도 - 취출온도)



잠열부하

공조 부하 가운데 잠열에 의한 부하.

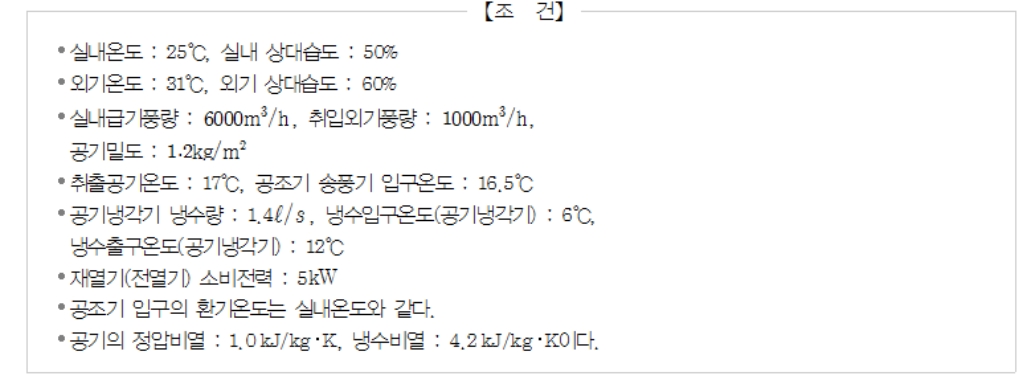

 - 잠열부하 구하는법 -

1. 냉각코일 부하 구하기

Qc = mct = 1.4 * 4.2 * 6 = 35.28 W

2. 혼합온도 구하기 (풍량1* 온도1 + 풍량2 * 온도2) > 냉각코일 입구 엔탈피구하기

3. 냉각코일 출구 엔탈피구하기

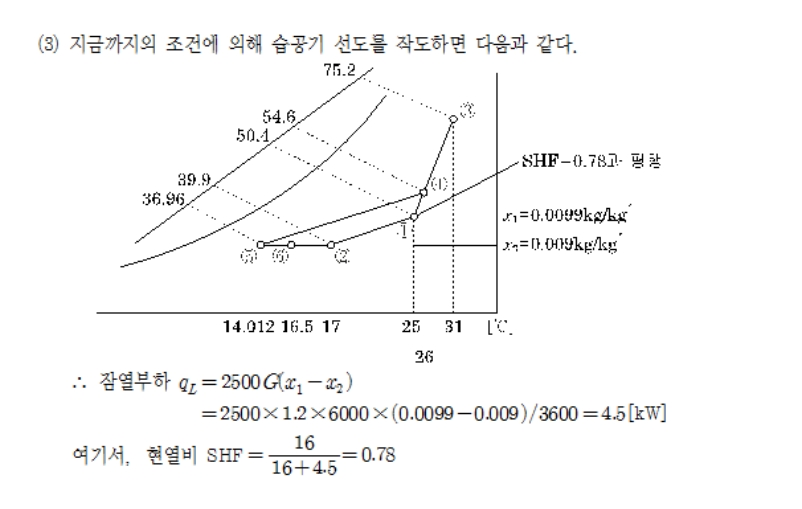

- 습공기 선도작도 (표 참고해서 그리기 Psychart 프로그램 다운)



잠열부하 QL = 2500G(x1 - x2) = 2500 x 1.2 * 6000(송풍량) * (0.0099-0.009) / 3600 = 4.5[kw]

SHF = 16 / (16+4.5) = 0.78
